某公司原本使用某運營商的互聯網業務，使用各種應用都沒有問題。更換另一運營商的互聯網業務后，發現登錄QQ經常多人同時掉線，各個樓層、辦公室均出現過這種情況，但瀏覽網頁及其他應用均沒有問題。用戶曾經直接把PC接到出口防火墻上測試，仍出現此情況，因此懷疑是運營商的互聯網業務有故障。

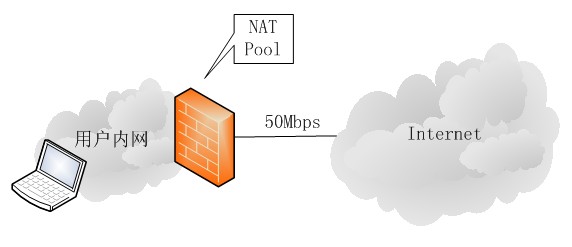

　　用戶的網絡環境示意圖如下：

　　用戶租用了50Mbps的裸光纖專線連接互聯網，在防火墻上實現NAT轉換功能。本案例在筆記本部署科來網絡分析系統，連接到用戶的辦公網絡抓包分析掉線的原因。

　　案例分析

　　在用戶的防火墻觀察出口流量，雙向流量均不到20Mbps，可以判斷不是流量過大而導致QQ掉線的。

　　ping運營商的互聯接口不丟包，ping QQ的服務器（183。60。48。247），有少量丟包，卻不掉線，說明少量丟包并不會造成QQ掉線。

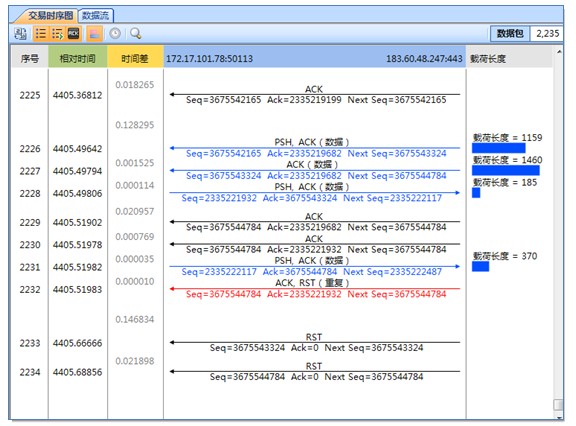

　　在PC端發現QQ掉線后，大約1秒就自動恢復連接。而平時因網絡丟包或時延大而導致的掉線，會等若干秒才能連上。用科來網絡分析系統進行分析，發現掉線是由QQ服務器Reset TCP連接導致的。這也就能解釋為何掉線后能立即連上。抓包截圖如下：

　　為防止這個Reset是網絡中間的安全設備假冒QQ服務器發出的，特查看該Reset包的TTL是否與之前的包一致。查看后發現，收到的Reset包TTL值均為50，可以判斷不是中間設備假冒QQ服務器發出來的Reset。

　　分析結論

　　通過以上數據分析，我們可以判斷用戶QQ掉線與運營商網絡無關，是QQ服務器由于某種原因主動Reset中斷了用戶的會話。

　　針對QQ服務器發出Reset的問題，與騰訊取得聯系，騰訊經過檢查L(zhǎng)og記錄，確認是由于用戶端的IP由114。247。136。33變?yōu)榱?14。247。136。35?？梢耘袛嗍怯脩舻姆阑饓AT功能出現了異常，所以導致用戶的公網IP地址在通信過程中發生變換。
