案例背景

　　某單位員工反映內網訪問互聯網速度有時候很慢、很卡，很多網頁都打不開。同時VPN訪問也很慢。該單位網管利用現有的網管設備查找原因，可是久久找不到原因。

　　針對客戶的這種故障現象，我們建議客戶部署科來網絡回溯分析系統進行排障。

　　案例分析

　　在互聯網出口處的交換機上做鏡像，然后將采集到的數據進行分析。對些流量進行統計分析后，我們發現在故障時間段，互聯網出口被來自某內網主機的UDP19端口大量數據堵塞，并發現其發包速率達到70Mpbs，而該單位的出口帶寬總共才10Mpbs。利用科來專家分析系統，我們對這些流量進行詳細分析：

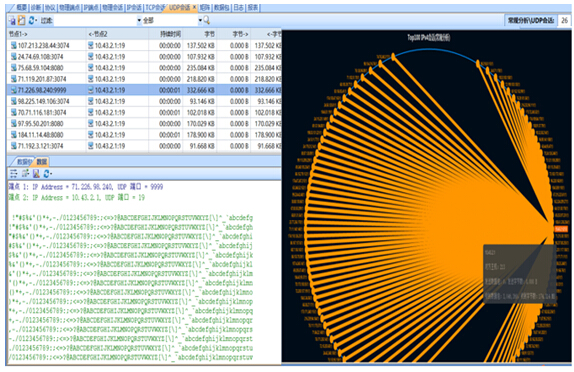

　　可以看到該主機在很短的時間內同外部大量主機進行通訊，從而堵塞了互聯網出口。

　　我們通過科來數據流還原技術，發現這些UDP19端口的數據都是一些填充字符。進一步深入分析我們還發現這臺主機還利用IP分片的方式向外部主機發送1500字節以上的數據包。

　　UDP 19端口是一個被稱為字符生成協議（CHARGEN）所使用的端口。CHARGEN協議早期主要用于測試、調試等目的，從會話一方向另一方持續發送填充字符。該協議存在嚴重缺陷，常被用于實施DoS攻擊，攻擊者只需要使用偽造IP向目標主機的UDP 19端口發送很少量UDP報文，就會導致目標主機發送200到1000倍的數據。

　　案例分析結論

　　我們通過對故障時間段的數據進行采集分析，可以斷定造成該單位內網用戶訪問互聯網緩慢、卡和無法使用VPN的原因就是內網某主機向外不斷發送大量UDP19端口填充數據和IP分片數據，該主機很有可能被種了肉雞或者感染了僵尸病毒。

　　我們將這一信息告知用戶后，用戶在該主機上進行檢查，發現果然有程序在利用UDP19端口進行通訊，但是由于該網絡管理員沒有這臺主機（內網代理上網服務器）的管理員權限，只好在核心交換機上做ACL。ACL生效后，內網用戶訪問互聯網變得正常，同時VPN也正常了。
